For P Series Use


JIS B 2401-4 Equivalent

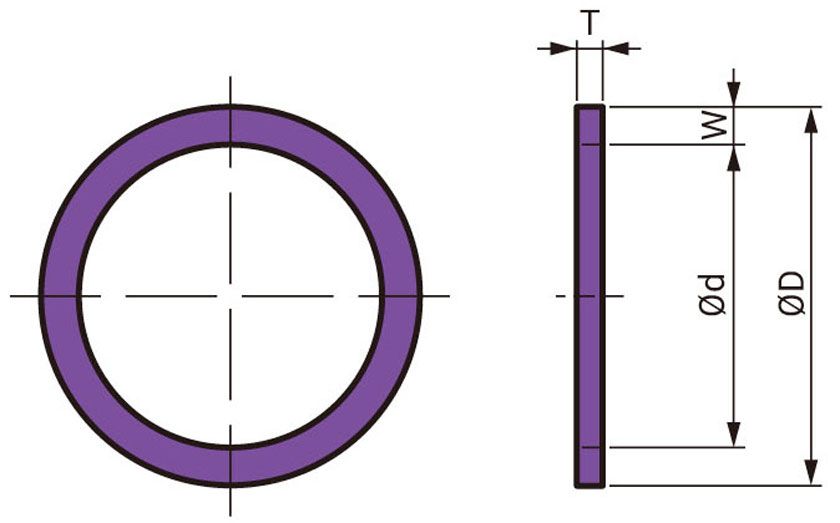

Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.15 0 D 0 -0.15 T ±0.10 T3 (endless)
P 3 3 6 1.25 BUNP3 P 3
P 4 4 7 1.25 BUNP4 P 4
P 5 5 8 1.25 BUNP5 P 5
P 6 6 9 1.25 BUNP6 P 6
P 7 7 10 1.25 BUNP7 P 7
P 8 8 11 1.25 BUNP8 P 8
P 9 9 12 1.25 BUNP9 P 9
P 10 10 13 1.25 BUNP10 P 10
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.15 0 D 0 -0.15 T ±0.10 T3 (endless)
P 10A 10 14 1.25 BUNP10A P 10A
P 11 11 15 1.25 BUNP11 P 11
P 11.2 11.2 15.2 1.25 BUNP11.2 P 11.2
P 12 12 16 1.25 BUNP12 P 12
P 12.5 12.5 16.5 1.25 BUNP12.5 P 12.5
P 14 14 18 1.25 BUNP14 P 14
P 15 15 19 1.25 BUNP15 P 15
P 16 16 20 1.25 BUNP16 P 16
P 18 18 22 1.25 BUNP18 P 18
P 20 20 24 1.25 BUNP20 P 20
P 21 21 25 1.25 BUNP21 P 21
P 22 22 26 1.25 BUNP22 P 22
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.20 0 D 0 -0.20 T ±0.10 T3 (endless)
P 22A 22 28 1.25 BUNP22A P 22A
P 22.4 22.4 28.4 1.25 BUNP22.4 P 22.4
P 24 24 30 1.25 BUNP24 P 24
P 25 25 31 1.25 BUNP25 P 25
P 25.5 25.5 31.5 1.25 BUNP25.5 P 25.5
P 26 26 32 1.25 BUNP26 P 26
P 28 28 34 1.25 BUNP28 P 28
P 29 29 35 1.25 BUNP29 P 29
P 29.5 29.5 35.5 1.25 BUNP29.5 P 29.5
P 30 30 36 1.25 BUNP30 P 30
P 31 31 37 1.25 BUNP31 P 31
P 31.5 31.5 37.5 1.25 BUNP31.5 P 31.5
P 32 32 38 1.25 BUNP32 P 32
P 34 34 40 1.25 BUNP34 P 34
P 35 35 41 1.25 BUNP35 P 35
P 35.5 35.5 41.5 1.25 BUNP35.5 P 35.5
P 36 36 42 1.25 BUNP36 P 36
P 38 38 44 1.25 BUNP38 P 38
P 39 39 45 1.25 BUNP39 P 39
P 40 40 46 1.25 BUNP40 P 40
P 41 41 47 1.25 BUNP41 P 41
P 42 42 48 1.25 BUNP42 P 42
P 44 44 50 1.25 BUNP44 P 44
P 45 45 51 1.25 BUNP45 P 45
P 46 46 52 1.25 BUNP46 P 46
P 48 48 54 1.25 BUNP48 P 48
P 49 49 55 1.25 BUNP49 P 49
P 50 50 56 1.25 BUNP50 P 50
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.25 0 D 0 -0.25 T ±0.13 T3 (endless)
P 48A 48 58 1.90 BUNP48A P 48A
P 50A 50 60 1.90 BUNP50A P 50A
P 52 52 62 1.90 BUNP52 P 52
P 53 53 63 1.90 BUNP53 P 53
P 55 55 65 1.90 BUNP55 P 55
P 56 56 66 1.90 BUNP56 P 56
P 58 58 68 1.90 BUNP58 P 58
P 60 60 70 1.90 BUNP60 P 60
P 62 62 72 1.90 BUNP62 P 62
P 63 63 73 1.90 BUNP63 P 63
P 65 65 75 1.90 BUNP65 P 65
P 67 67 77 1.90 BUNP67 P 67
P 70 70 80 1.90 BUNP70 P 70
P 71 71 81 1.90 BUNP71 P 71
P 75 75 85 1.90 BUNP75 P 75
P 80 80 90 1.90 BUNP80 P 80
P 85 85 95 1.90 BUNP85 P 85
P 90 90 100 1.90 BUNP90 P 90
P 95 95 105 1.90 BUNP95 P 95
P 100 100 110 1.90 BUNP100 P 100
P 102 102 112 1.90 BUNP102 P 102
P 105 105 115 1.90 BUNP105 P 105
P 110 110 120 1.90 BUNP110 P 110
P 112 112 122 1.90 BUNP112 P 112
P 115 115 125 1.90 BUNP115 P 115
P 120 120 130 1.90 BUNP120 P 120
P 125 125 135 1.90 BUNP125 P 125
P 130 130 140 1.90 BUNP130 P 130
P 132 132 142 1.90 BUNP132 P 132
P 135 135 145 1.90 BUNP135 P 135
P 140 140 150 1.90 BUNP140 P 140
P 145 145 155 1.90 BUNP145 P 145
P 150 150 160 1.90 BUNP150 P 150
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.30 0 D 0 -0.30 T ±0.15 T3 (endless)
P 150A 150 165 2.75 BUNP150A P 150A
P 155 155 170 2.75 BUNP155 P 155
P 160 160 175 2.75 BUNP160 P 160
P 165 165 180 2.75 BUNP165 P 165
P 170 170 185 2.75 BUNP170 P 170
P 175 175 190 2.75 BUNP175 P 175
P 180 180 195 2.75 BUNP180 P 180
P 185 185 200 2.75 BUNP185 P 185
P 190 190 205 2.75 BUNP190 P 190
P 195 195 210 2.75 BUNP195 P 195
P 200 200 215 2.75 BUNP200 P 200
P 205 205 220 2.75 BUNP205 P 205
P 209 209 224 2.75 BUNP209 P 209
P 210 210 225 2.75 BUNP210 P 210
P 215 215 230 2.75 BUNP215 P 215
P 220 220 235 2.75 BUNP220 P 220
P 225 225 240 2.75 BUNP225 P 225
P 230 230 245 2.75 BUNP230 P 230
P 235 235 250 2.75 BUNP235 P 235
P 240 240 255 2.75 BUNP240 P 240
P 245 245 260 2.75 BUNP245 P 245
P 250 250 265 2.75 BUNP250 P 250
P 255 255 270 2.75 BUNP255 P 255
P 260 260 275 2.75 BUNP260 P 260
P 265 265 280 2.75 BUNP265 P 265
P 270 270 285 2.75 BUNP270 P 270
P 275 275 290 2.75 BUNP275 P 275
P 280 280 295 2.75 BUNP280 P 280
P 285 285 300 2.75 BUNP285 P 285
P 290 290 305 2.75 BUNP290 P 290
P 295 295 310 2.75 BUNP295 P 295
P 300 300 315 2.75 BUNP300 P 300
P 315 315 330 2.75 BUNP315 P 315
P 320 320 335 2.75 BUNP320 P 320
P 335 335 350 2.75 BUNP335 P 335
P 340 340 355 2.75 BUNP340 P 340
P 355 355 370 2.75 BUNP355 P 355
P 360 360 375 2.75 BUNP360 P 360
P 375 375 390 2.75 BUNP375 P 375
P 385 385 400 2.75 BUNP385 P 385
P 400 400 415 2.75 BUNP400 P 400

For G Series Use


JIS B 2401-4 Equivalent

Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.20 0 D 0 -0.20 T ±0.10 T3 (endless)
G 25 25 30 1.25 BUNG25 G 25
G 30 30 35 1.25 BUNG30 G 30
G 35 35 40 1.25 BUNG35 G 35
G 40 40 45 1.25 BUNG40 G 40
G 45 45 50 1.25 BUNG45 G 45
G 50 50 55 1.25 BUNG50 G 50
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.25 0 D 0 -0.25 T ±0.10 T3 (endless)
G 55 55 60 1.25 BUNG55 G 55
G 60 60 65 1.25 BUNG60 G 60
G 65 65 70 1.25 BUNG65 G 65
G 70 70 75 1.25 BUNG70 G 70
G 75 75 80 1.25 BUNG75 G 75
G 80 80 85 1.25 BUNG80 G 80
G 85 85 90 1.25 BUNG85 G 85
G 90 90 95 1.25 BUNG90 G 90
G 95 95 100 1.25 BUNG95 G 95
G 100 100 105 1.25 BUNG100 G 100
G 105 105 110 1.25 BUNG105 G 105
G 110 110 115 1.25 BUNG110 G 110
G 115 115 120 1.25 BUNG115 G 115
G 120 120 125 1.25 BUNG120 G 120
G 125 125 130 1.25 BUNG125 G 125
G 130 130 135 1.25 BUNG130 G 130
G 135 135 140 1.25 BUNG135 G 135
G 140 140 145 1.25 BUNG140 G 140
G 145 145 150 1.25 BUNG145 G 145
Backup Ring Nominal No. Endless Inside Dia. Endless Outside Dia. Endless Thickness TMK Part No. Applicable O-Ring JIS B 2401-1 Dimension No.
d +0.30 0 D 0 -0.30 T ±0.13 T3 (endless)
G 150 150 160 1.90 BUNG150 G 150
G 155 155 165 1.90 BUNG155 G 155
G 160 160 170 1.90 BUNG160 G 160
G 165 165 175 1.90 BUNG165 G 165
G 170 170 180 1.90 BUNG170 G 170
G 175 175 185 1.90 BUNG175 G 175
G 180 180 190 1.90 BUNG180 G 180
G 185 185 195 1.90 BUNG185 G 185
G 190 190 200 1.90 BUNG190 G 190
G 195 195 205 1.90 BUNG195 G 195
G 200 200 210 1.90 BUNG200 G 200
G 210 210 220 1.90 BUNG210 G 210
G 220 220 230 1.90 BUNG220 G 220
G 230 230 240 1.90 BUNG230 G 230
G 240 240 250 1.90 BUNG240 G 240
G 250 250 260 1.90 BUNG250 G 250
G 260 260 270 1.90 BUNG260 G 260
G 270 270 280 1.90 BUNG270 G 270
G 280 280 290 1.90 BUNG280 G 280
G 290 290 300 1.90 BUNG290 G 290
G 300 300 310 1.90 BUNG300 G 300
